Wykrawarka do rur - Super Booster 2000
Cały zamysł konstrukcji zaprojektowałem już 5 lat temu, od tego czasu starałem się wprowadzać cały czas modyfikacje, aby był jak najlepszy. Najnowsza wersja jest ulepszona o m.in.
hartowany wał (taki sam jakiego używa się do produkcji siłowników w maszynach budowlanych), specjalną końcówkę do szybkiej wymiany otwornic, kątownik z podziałką do łatwego i szybkiego ustawienia przyrządu pod daną pracę, zawleczki (aby docisk materiału zawsze trzymał się na swoim miejscu), blokadę kąta dla powtarzalosci cięć, i kilka innych ulepszeń, które znacząco podnoszą komfort pracy. Jednak zarazem podniosły cenę 😉 Moim celem było stworzenie produktu o jak najlepszych paramatrach oraz w cenie przystępnej dla każdego. Na początku zakładałem sprzedaż zestawu trochę taniej, jednak doszedłem do wniosku, że podniesienie jakości bedzie dobrą decyzją.

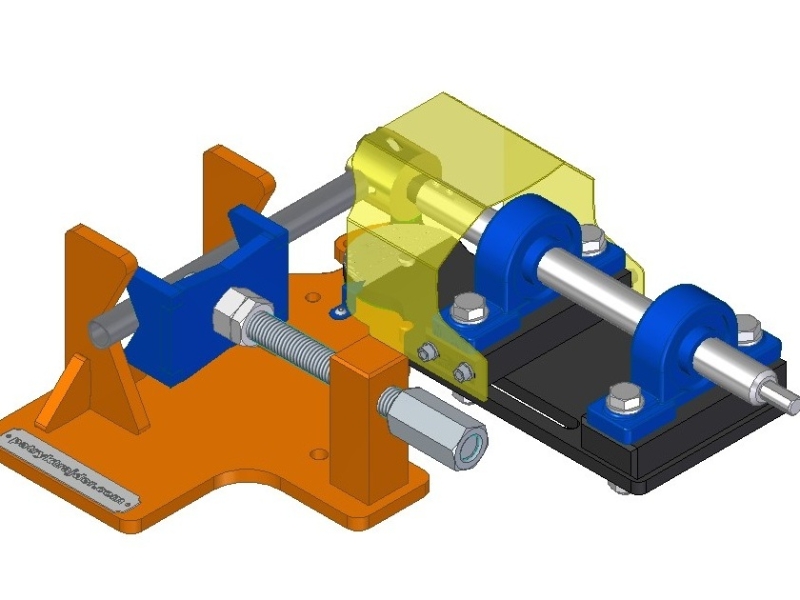

W skład zestawu wchodzi:
11x blachy wycinane Laserem (przygotowane do spawania poprzez obróbkę krawędzi, otworów, gwintowanie itd; dokladność wyciętych elementów to 0,03 MM, wycinane na jednym z najlepszych dostepnych źródeł lasera w polsce)
2x podstawka pod łożyska
1x słupek z gwintem M20
1x komplet śrub (zgodnie ze zdjęciami, łącznie 18 elementów)
1x zawleczka - do docisku
1x toczony docisk materiału obrabianego M20
1x końcówka do szybkiej wymiany otwornic (zakładana na wałek)
1x toczony hartowany wał
2x łożysko MGK
1x podkładka ślizgowa pomiędzy blachy
2x wkręt typu
robak
do złożenia wałka1x grawerowany kątownik wraz z logo - aktualnie gratis (cena zakupu 25zł)
1x nit do dokładnego odczytu aktualnego kątu
1x instrukcje montażu w formie elektronicznej (zdjęcia)
1x klucz fajkowy imbusowy (brak na zdjęciu)
1x blokada kąta, dla powtarzalności cięć
Zestaw kompletny, przygotowany do złożenia. Czas potrzebny na złożenie zestawu to około 30 minut. Poniżej lista z niezbędnymi narzędziami potrzebnymi do budowy. ;)
Jak możesz zauwazyć, na zdjęciu obok miejsce, gdzie trzeba przyspawać słupek z gwintem
, zostało natrasowane poprzez grawer laserem z dokładnością do 1 setnej milimetra, co w połączeniu z pasowaniem na wpusty gwarantuje przyjemną pracę bez niespodzianek 😉
Cały zestaw do złożenia zaprojektowałem w taki sposób aby ułatwić jego montaż, tak aby nawet początkujący majsterkowicz nie miał z nim żadnych problemów, a cały proces składania przypominał bardziej zabawę aniżeli pracę. 😉
Specjalnie wyskalowany kątownik będzię waszym najlepszym kumplem podczas pracy, ponieważ zaoszczedzi mase czasu oraz przypilnuję powtarzalności cięć 😉
W zestawie dokładam wszelkich starań nawet tam gdzie pozornie nie są wymagane, idealnym tego przykładem są szlifowane pod kątem krawędzie m.in. podstawek pod łożyska, czy słupek z gwintemM20, jest to zabieg tylko stylistyczny nie wpływający na pracę przystawki
Dzięki zastosowaniu fasolek do mocowania łożysk mamy możliwość bardzo szybkiej regulacji, a co najważniejsze bezstopniowej. Ma to szczególne znaczenie, gdy chcemy często zmieniać rozmiar obrabianej rury czy profilu.
Połączenie walka z otwornica było dla mnie największym wyzwaniem. Początkowo gwintowałem sam pręt jednak to połączenie nie sprawdzało się w przypadku używania większych otwornic. Postanowiłem nie wyważać otwartych drzwi i zastosowałem orginalny adapter do mocowania otwornic. Posiada on specjalne trzpienie które przejmują na siebie cała energię zapobiegając uszkodzeniu gwintu.
| Parametr | Wartość |
|---|---|
| Minimalna średnica mocowanej rury | 27 mm |
| Maksymalna średnica mocowanej rury | 91 mm |
| Minimalna długość mocowanej rury | 240 mm |
| Możliwość mocowania otwornic w zakresie | 29-95 mm |
| Możliwość mocowania otwornic | 14-30 mm (wymagany dodatkowy adapter + 25 zł) |
| Możliwy zakres kątów | 0-60° |
| Gatunek stali | S355 |
| Gatunek/twardość śrub | 8.8 |
| Waga | 20 kg |
| Kolor | Stalowy, bez pokrycia farbą |
| Wymiary opakowania do wysyłki | 35×25×15 cm |
Panie Patryku ostatnio złożyłem zakupiona wykrawarke i muszę przyznać robi robotę fajnie się na niej pracuje, jestem naprawde zadowolony. Pozdrawiam
My package of the tubing notcher has arrived. I thank you for shipping it to me as it arrived in good shape and the box was not damaged. I will get this welded together and painted similar to the way you have shown yours. Thank you again.
Good morning Patryk, Thank you for sending me the parcel. Received it last week and was very well packed and presented. The parts look very professional, especially the spindle for the drillbit looks super!! Ik can't wait to put it all together and start working with it but right now it's a little bit cold in the shed. I'm sure it's the same in Poland? Once again thank you and I'll keep you posted when i have put it together. Cheers. Ben
Wirklich ein sehr gutes Produkt der Shop ist absolut vertrauenswürdig ich habe es vor Weihnachten bestellt im neuen Jahr bekommen jetzt vor kurzem zusammengeschweißt und es ist alles 100% für den Preis vor allen Dingen immer netter Kontakt das Puzzle ist echt sehr genau gearbeitet ein Traum
English:
Really a very good product the shop is absolutely trustworthy I ordered it before Christmas in the new year now got welded together recently and it's all 100% for the price above all always nice contact the puzzle is really very accurate a dream
Compre la maquina a patryk y me llego en 5 dias desde polonia a españa, un placer tratar con Patryk
Również chcesz podzielić się własnymi doświadczeniami z zakupu?
Aktualnie nie ma możliwości dodawania opinii bezpośrednio przez stronę, wiec jeśli chcesz dodać opinie proszę wyślij ją na opinie@trajder.com, a ja dodam ją ręcznie na stronę. Z góry dziękuję za opinie, to wiele dla mnie znaczy! ;)
Prezentacja możliwości
W maszynce możemy wykrawać rury od 28 do 91mm, czego przykładem jest zdjęcie obok ;)
przykład połączenia rury 91mm pod kątem prostym.
Poniżej przedstawiam Tobie film z pokazem możliwości mojej maszynki. Film nie został jeszcze zaktualizowany i przedstawiony jest na nim stary model maszynki. Nowsza wersja została ulepszona, ale zasada pracy oraz montażu jest identyczna więc pozwoliłem sobie na tymczasowe dodanie filmu 😉
