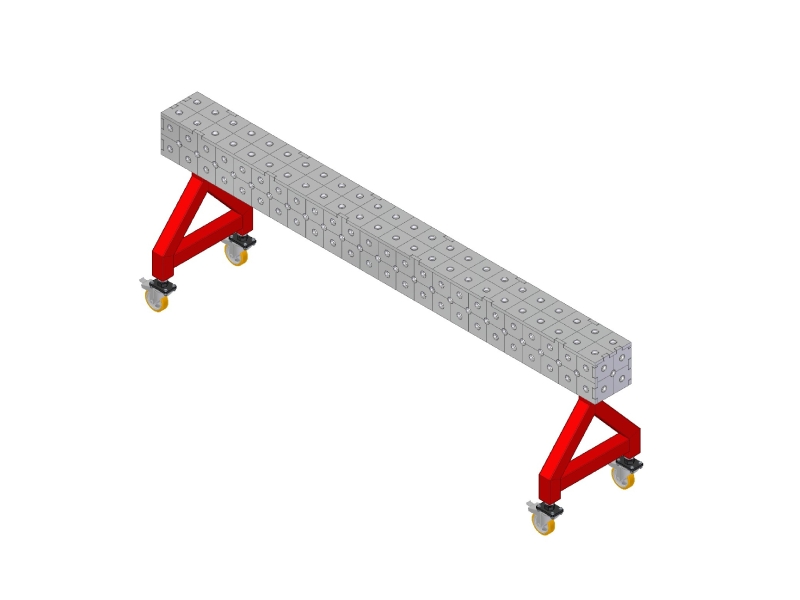

Plany DXF: Mobilne przedłużenie stołu spawalniczego 2400x200 mm
System Ø16/28 | Grubość 12/15 mm – dWS01
Cena
89,00zł(brutto)
Wybierz konfigurację planów:
Po kliknięciu „Kup Teraz” przejdziesz do koszyka Easytools.
Nie znalazłeś projektu dla siebie? Napisz:
TRAJDER©
Koniec z krzywym spawaniem
Opis
Spawaj duże konstrukcje bez posiadania ogromnego stołu. Mobilne przedłużenie dWS01 to projekt, który rozwiązuje największy problem małych warsztatów – brak miejsca na obróbkę długich elementów, takich jak bramy czy ramy. To autorska konstrukcja, którą zobaczysz na kanale Mateusza Dońca, dopracowana przez technologa z 20-letnim doświadczeniem, abyś mógł ją zbudować niskim kosztem, zachowując profesjonalną precyzję.
Dlaczego warto postawić na projekt dWS01?
Kupując ten produkt, otrzymujesz kompletną dokumentację (pliki DXF oraz PDF) do budowy modułowego wspornika, który oferuje:
Wymiar 2400x200 mm: Idealna powierzchnia pod długie profile, ramy i konstrukcje bramowe.
Pełna mobilność: Dzięki własnemu układowi jezdnemu, po skończonej pracy możesz odjechać wspornikiem pod ścianę, odzyskując miejsce w garażu.
Kompatybilność System 16/28: Dokumentacja zawiera plany dla obu standardów otworów – dopasuj projekt do swoich narzędzi.
Elastyczność materiałowa: Projekt przygotowany pod blachy o grubości 10, 12 lub 15 mm. Sam decydujesz o sztywności i budżecie.
Montaż "jak klocki": Precyzyjne pliki DXF pod laser sprawiają, że budowa jest prosta, szybka i nie wymaga specjalistycznych maszyn.
Co zawiera ten projekt?
Precyzyjne pliki DXF: Gotowe do cięcia laserowego, opracowane tak, aby ograniczyć odpad materiału do minimum.
Szczegółową instrukcję montażu (PDF): Czytelny przewodnik krok po kroku, który ułatwi przygotowanie i złożenie wszystkich elementów.
Pełną listę materiałową: Dokładne zestawienie grubości blach oraz gatunków stali potrzebnych do wykonania całego zestawu.
Dokumentację techniczną i widoki 3D: Przejrzyste rysunki złożeniowe, które ułatwiają wykonanie i montaż akcesoriów.
Dlaczego warto wybrać ten zestaw?
Projekt zweryfikowany w praktyce: Każdy z tych elementów "robi robotę" w warsztacie Mateusza Dońca.
Sprawdzone rozwiązania warsztatowe: Projekt powstał na bazie realnych potrzeb i doświadczeń z pracy przy stole spawalniczym.
Kompletny projekt w jednym miejscu: DXF, PDF, lista materiałowa i rysunki techniczne — wszystko, czego potrzebujesz do wykonania zestawu.
Ułamek ceny rynkowej: Samodzielne wykonanie tych narzędzi to oszczędność tysięcy złotych względem gotowych produktów.
Oszczędność czasu: Otrzymujesz gotową dokumentację, dzięki której szybciej przygotujesz elementy do produkcji i montażu.
ℹ️ Produkt Cyfrowy (Plany DIY)
Produkt jest dokumentacją cyfrową (komplet planów budowy zestawu oprzyrządowania). Nie są to fizyczne akcesoria ani gotowe elementy metalowe. Do poprawnej realizacji projektu wymagane są podstawowe umiejętności spawalnicze oraz zlecenie wycięcia elementów stalowych (np. laserem lub plazmą) zgodnie z załączonymi plikami DXF.
Parametry
| Parametr | Wartość |
|---|---|
| Wymiary blatu | 2400 x 200 mm |
| Grubość blatu i boków | 12 / 15 mm — w zależności od wybranej wersji |
| Wysokość boku blatu | 200 mm |
| Wysokość nominalna | 880 mm |
| Nogi | Profil stalowy 80 x 80 mm |
| Regulacja wysokości nóg | 70 mm |
| System otworów | Ø16 / Ø28 mm (do wyboru standard dla profesjonalnych narzędzi spawalniczych) |
| Siatka otworów | 100 x 100 mm |
| Konstrukcja | Żebrowana, wzmocniona — dla większej sztywności i stabilności podczas pracy |
| Żebra / wzmocnienia wewnętrzne | Blacha stalowa 5 mm, niezależnie od wybranej grubości blatu |
| Koła | 4 szt. skrętne z hamulcem, nośność kg każde |
Wsparcie po zakupie
Naszym celem nie jest sprzedaż samych planów i zakończenie kontaktu z klientem.
Kupując projekt, otrzymujesz nie tylko pliki DXF/PDF, ale również wsparcie techniczne.
Po zakupie otrzymasz kontakt e-mail do eksperta technicznego, który odpowie na pytania dotyczące zakupionej dokumentacji.
Pomagamy wyjaśnić oznaczenia, wymiary, materiały przewidziane w dokumentacji oraz kolejność montażu, aby łatwiej przejść od projektu do gotowego wykonania.
ℹ️ Wsparcie techniczne dotyczy zakupionej dokumentacji i jej prawidłowego odczytania. Nie obejmuje nanoszenia spersonalizowanych zmian w projekcie, takich jak inne wymiary, zmiana konstrukcji lub dostosowanie projektu pod indywidualne założenia. Jeśli potrzebujesz indywidualnie zmodyfikowanego projektu, napisz do nas: trajder.sklep@gmail.com
Opinie
Projekt konkretny, wszystko pasuje jak trzeba. Wycięte, poskładane bez problemów, nic nie trzeba było poprawiać. Pliki przejrzyste, robota idzie gładko. Jak najbardziej na plus
Również chcesz podzielić się własnymi doświadczeniami z zakupu?
